作为一个利用先进技术进行交通管理的领先者，美国科罗拉多州春天城在许多交通路口控制器中使用了MDS扩频无线电台。
一、系统概述
深圳鑫阳盛电子通讯无线电台已经在交易数传系统中得到广泛的应用（彩票，自动取款机，零售点信用卡终端，等等）。例如，在彩票系统中，深圳鑫阳盛电子通讯无线系统可以实现多个远程终端（可达几千个）与中心处理用户请求的主设备之间的无线连接。这些通信是通过多个无线数传信道传送的，而不依赖于公用电话系统或其他有线通信介质。无线通信的优点在于：实用性强，节省用户线路租，并且网络操作员能直接控制整个系统。

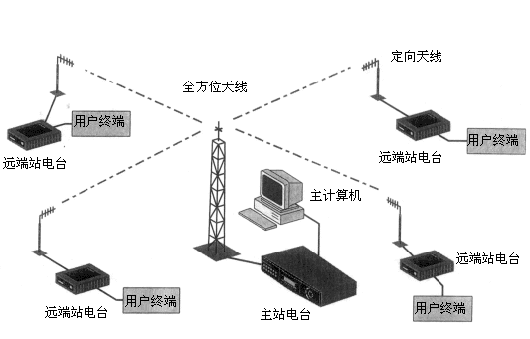

交易系统中的无线数据透明传输(图1)
交易数传网络典型配置

    深圳鑫阳盛电子通讯无线数传系统结构简单。在中心安装一个5W的无线主站。通过一个EIA-232电缆将其数据接口连接到用户主计算机上。为了达到更大的可靠性，无线主站提供冗余备份（1+1）功能。当主模块上出现故障时（这种可能性不大），备用模块可实现热切换以维持数据通信。中心主站通常采用全方位天线向所有方位发送和接收信号。
    在远端安装了一个小巧的发射功率为5W的无线电台，其数据接口通过一个EIA-232电缆连接到用户终端上。在远端一般使用定向天线，它可以实现更大的传输距离并能有效的抗干扰及防止对其他用户产生干扰。
    使用彩票终端的用户无需对无线设备进行复杂操作。他们只要将简单的所需信息输入终端，而数据通过无线链路被发送并进行处理。假设发送信息可接受，则主计算机会通过无线主站返回一个确认信息，而彩票则由用户终端打印出来。这样就完成了交易。
    数据速率是任何交易系统中的主要因素。对于使用几千个终端的潜在情况，交易的任何显著延迟将可能很快导致不可接受的拥堵情况。一个无线系统要能提供非常快速的数据速率来防止通信速率减缓。这样的数据传输速率是用毫秒来计算的。（关于详细的分析，参见以下的“无线系统性能”）。
    与拨号电话方式相比，相对于呼叫等候时间，无线提供了即时通信的优势。当需要发送数据时，终端激活引起无线电台将信息立即被发送到无线主站。
二、点-多点（P-MP）无线系统的详细说明
    一个典型的微波数据传输系统包括一个无线主站（全双路热备份）和远端无线站组成，工作在一个12.5或25KHZ带宽的信道（半双路特性）。对于全双工主站一个信道两种不同频率。
    无线主站向蜂窝内的所有远端同时广播（所有远端被分配同样的频率）一个轮询命令。远端无线电台通过一个EIA-232接口将轮询命令转送到终端上。在轮询信息中被指定地址的终端通过EIA-232接口作出应答，通信无线电台发送信息主站。具备完全双路特性的无线主站能够在接受来自于一个远端无线电台应答的同时向一个无线电台发送轮询命令。
    在无线主站和远端站之间可以直接通信，并且对于大多数异步协议而言，数据是透明传输的。通常对于彩票系统，每个主站配置20到50个远端站，这取决于系统的性能﹑射频信道的可靠性以及终端的密度。为了适应系统规模，可以增加主站。
    NM-100无线主站和NR-100远端站通常被运用到交易数据系统中。这些无线电台的工作频率范围为230到960MHZ。（其他频率范围可以咨询生产厂家。）这些产品的数据通过速度在12.5KHZ的信道中可以达到9600bps，或在25KHZ的信道中达到19,200bps。
三、无线系统性能
   下面这些内容是基于以下假设的性能分析：
   ●点-多点（P-MP）无线通信系统将使用NM-100无线主站和NR-100远端主站，它们在4800或9600bps的速率（系统数据流量）运行。
   ●无彩票交易的轮询过程为2字节输出和2字节输入。
   ●有交易的轮询过程为30字节的输出和60字节输入。
   ●更大的无线系统可以由800个无线主站和16，000远端站组成。
   ●AP-MP无线蜂窝由1个无线主站和10公里半径范围内的50个远端站组成。
   ●在每个无线主站和它相应的远端站之间存在一个可靠的无线链路。
四、应用概要1：没有用户交易的系统轮询：
以9600bps数据速率，无线系统可以在大约18毫秒的时间内发送一个2字节的轮询命令并接受2字节的响应。

主站处理时间=6毫秒数据发送=2.2毫秒
远端处理时间=8毫秒
数据接收=2.2毫秒
合计18.4毫秒

应用概要2：有用户交易的系统轮询：
以9600bps数据速率，无线系统可以在大约108毫秒的时间内发送一个30字节的轮询命令并接受60字节的响应。

主站处理时间=31.5毫秒
数据发送=8毫秒
远端处理时间=62.5毫秒
数据接收=6毫秒
合计108毫秒

   注意：对于一个给定系统的处理时间和响应时间，没有准确的信息，因此不可能列出精确的轮询时间。但是，上述关于无线通信的概述指明用MDS设备可以很容易实现每3到5秒轮询所有终端并获得响应。
频率重复利用扩展使无线信道容量
    无线主站使用全方位天线以及远端使用定位天线传统的方法，在同一无线信道上的两个无线主站之间距离应为150公里。这是基于在视距内的拓朴布局和更大传播距离的情况下。
    在实践中，树林，建筑物和地面将会使上述更大距离降低到100到120公里。通过分析信号强度，天线尺寸、方位、位置和拓朴布局会把重新利用频率的距离降低到60或70公里。在美国南部，一个主要的电力设施设计了900MHZ系统，使得在一些区域频率再应用能近到40到50公里。这是通过使用水平和垂直偏振天线，限制天线高度以及在整个蜂窝中保证同样的信号水平得以实现的。在确定特定情况下更小距离要求方面，深圳鑫阳盛电子通讯可以提供进一步的帮助。

已安装的彩票系统的部分清单

项目	地点	无线主站	无线远端	频率	系统供应商
巴西彩票	巴西	540	6500	932-941 MHz	GTECH*
加泰罗尼亚彩票	西班牙	36	1750	839-854 MHz	GTECH*
印第安那州彩票	美国	1	10	928-952 MHz	GTECH*
新墨西哥州彩票	美国	42	825	928-952 MHz	GTECH*
华盛顿州彩票	美国	14	420	928-952 MHz	GTECH*
田纳西州彩票	美国	20	500	928-952 MHz	GTECH*
罗得岛州彩票	美国	3	130/td>	928-952 MHz	GTECH*
罗斯托夫彩票	俄罗斯	15	115	426-436 MHz	AWI

GTECH项目中的无线系统由GTECH安装和维护。
